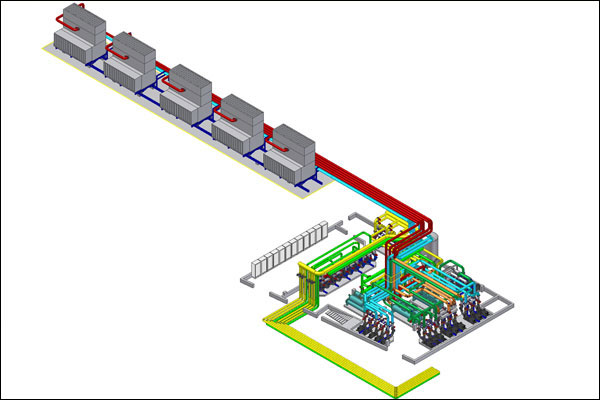

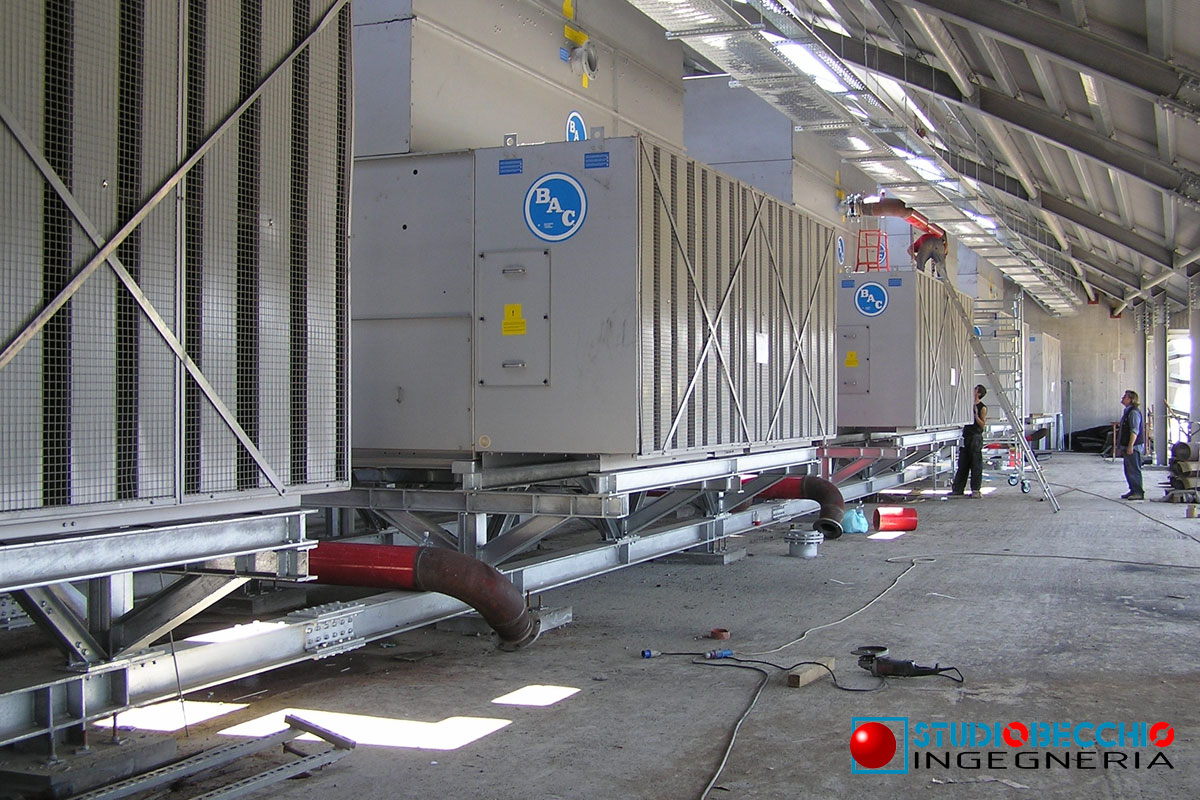

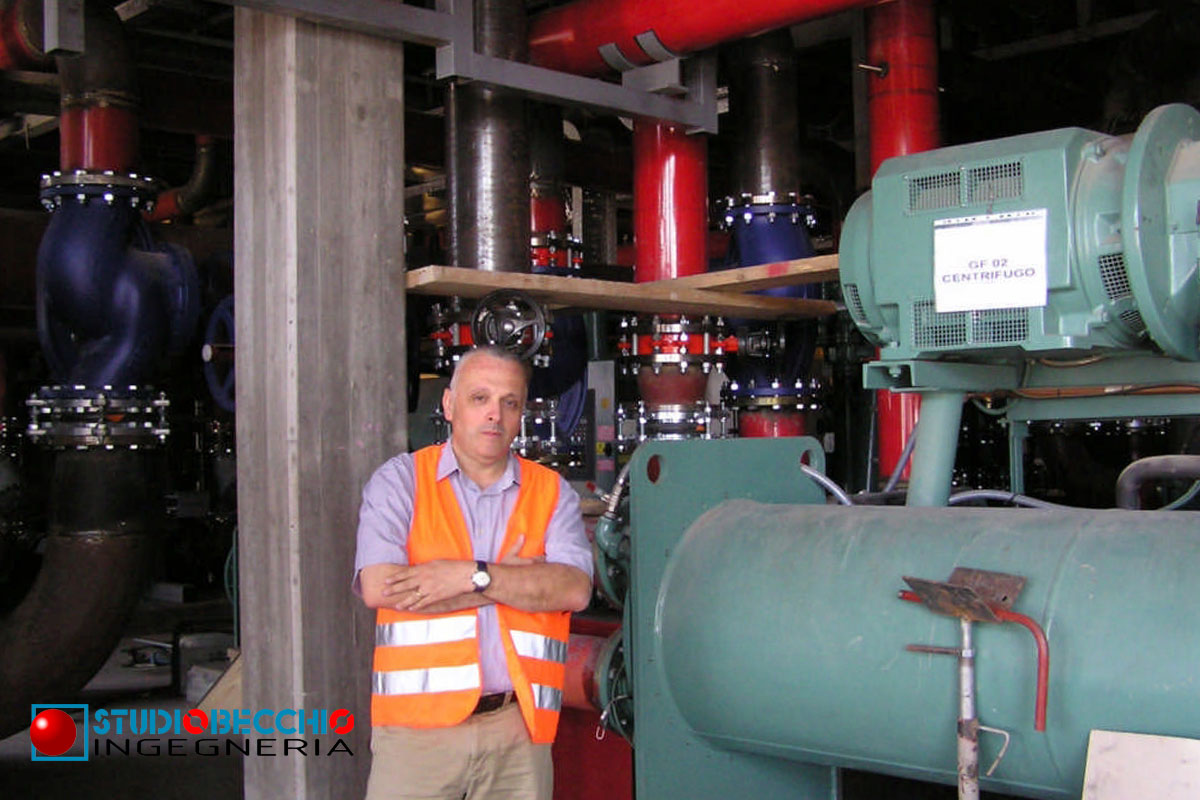

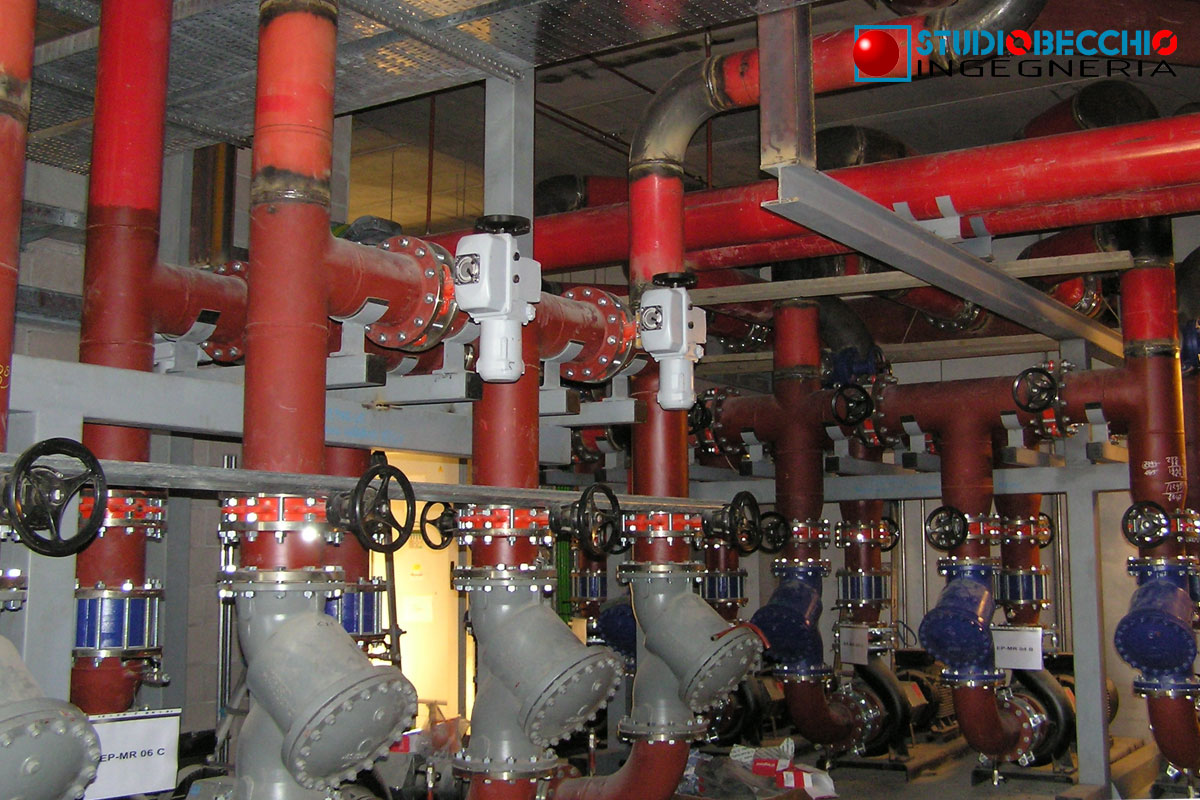

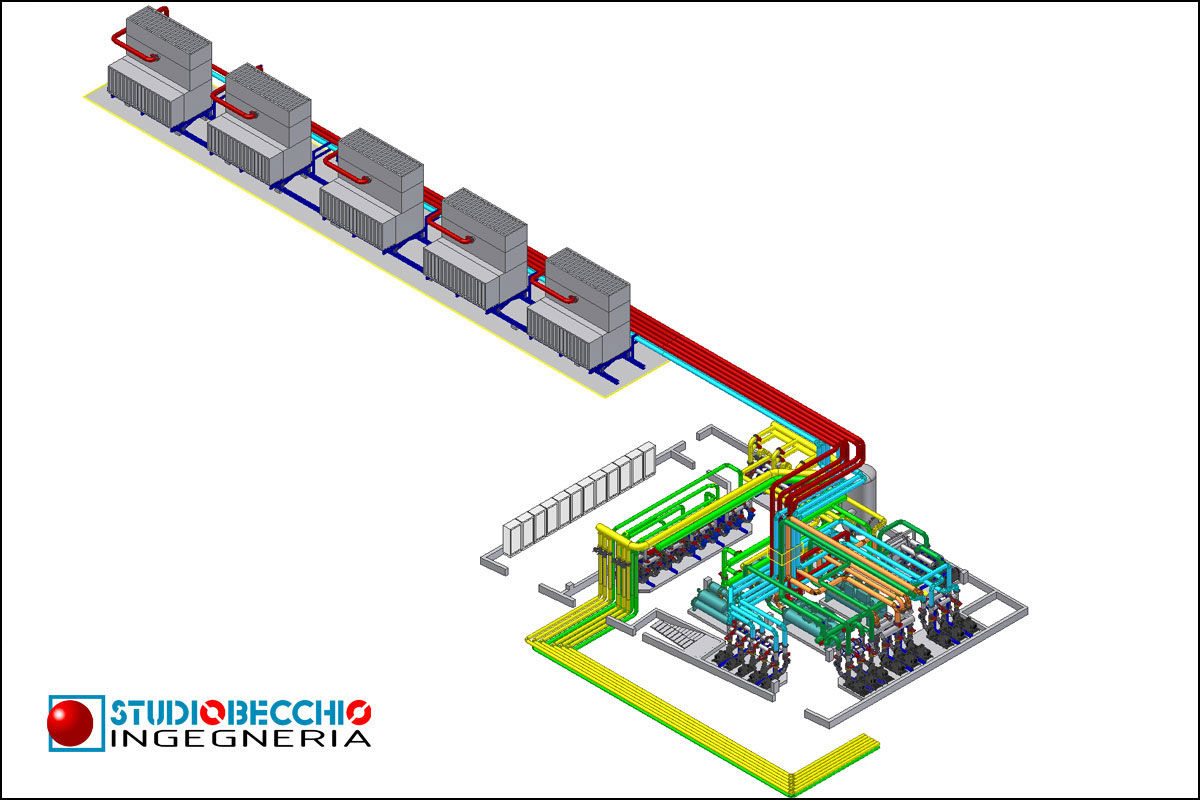

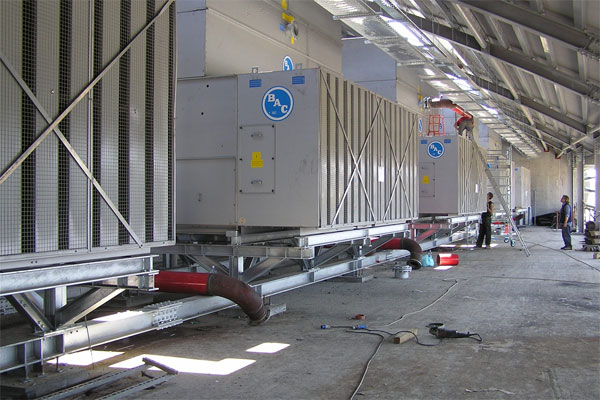

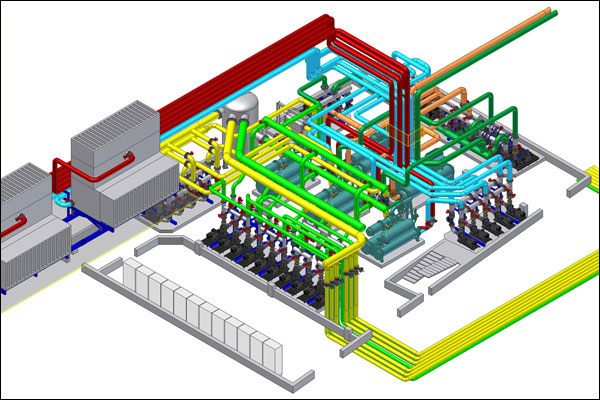

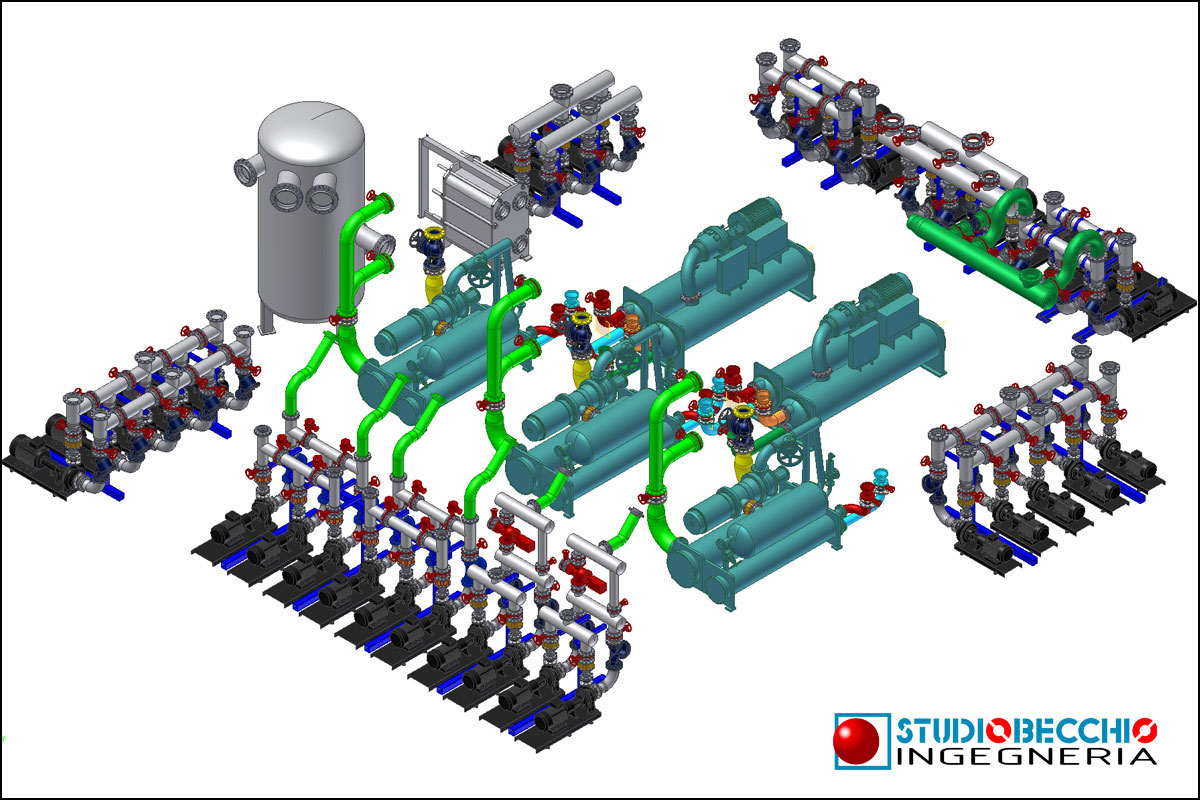

Progettazione esecutiva di centrale frigorifera complessa per pista di pattinaggio velocitÓ (3 compressori a vite ad azionamento diretto con T glicole sull'evaporatore -16,6 / -18 ░C. , resa unitaria di 499 kW) e per alimentazione unitÓ di trattamento aria per il locale delle gare (2 compressori centrifughi con moltiplicatore di giri con T glicole sull'evaporatore +11 / +6 ░C., resa unitaria di 1457 kW). Condensazione mediante l'impiego di 5 torri evaporative. Circolazione asservita mediante n.32 pompe del tipo base-giunto variamente conformate, di cui alcune sotto inverter.

immagine

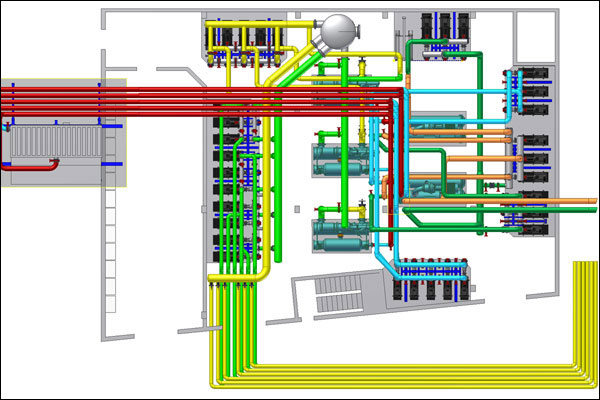

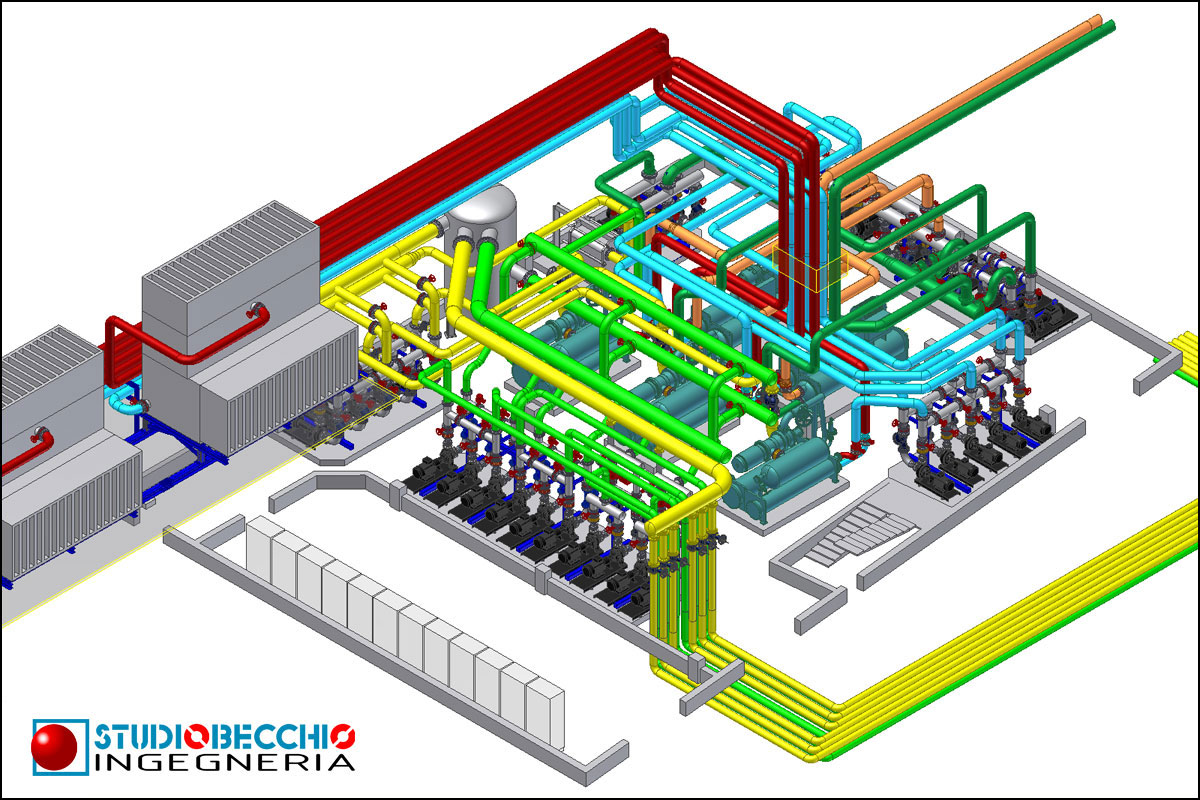

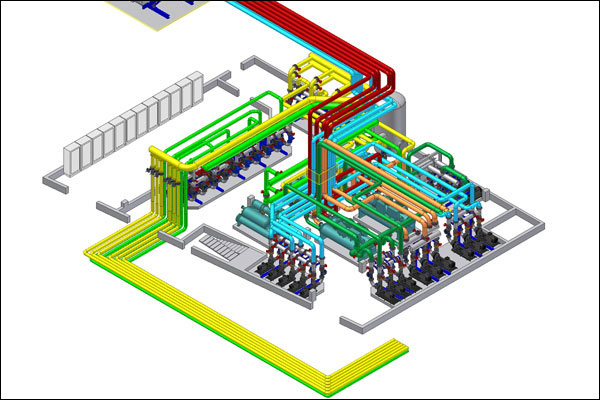

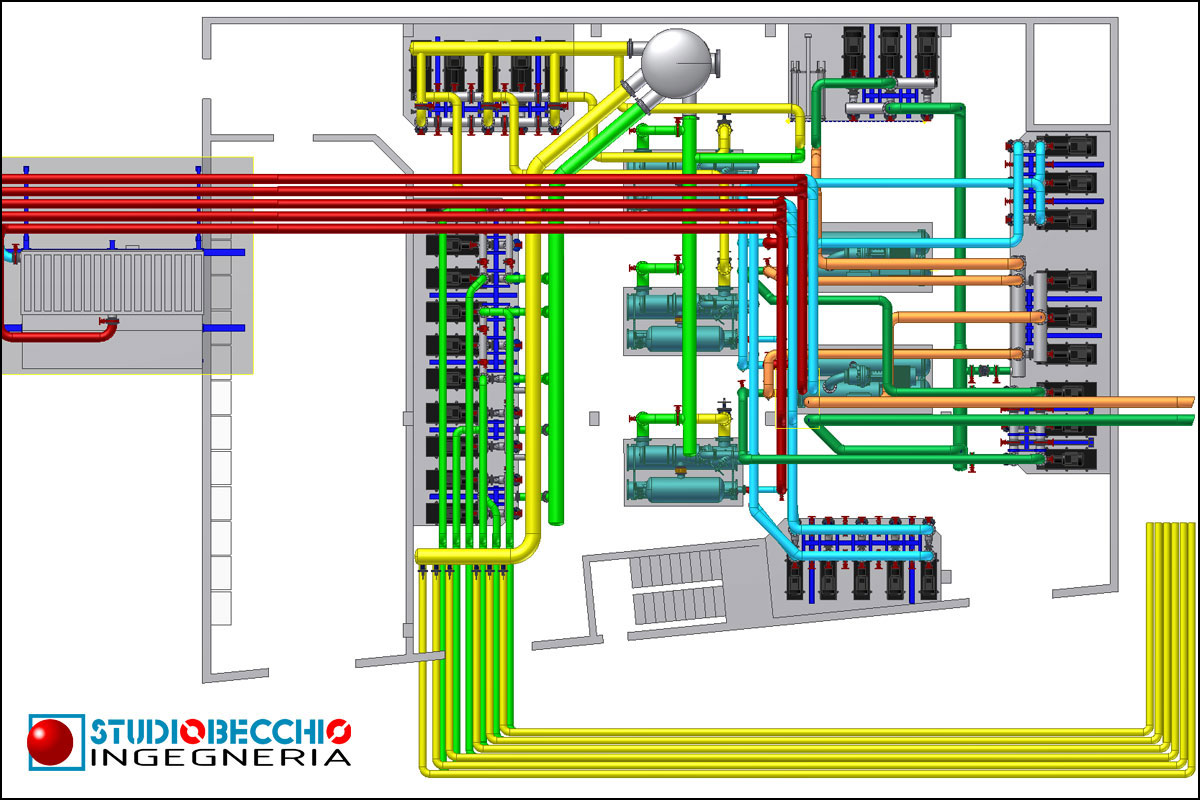

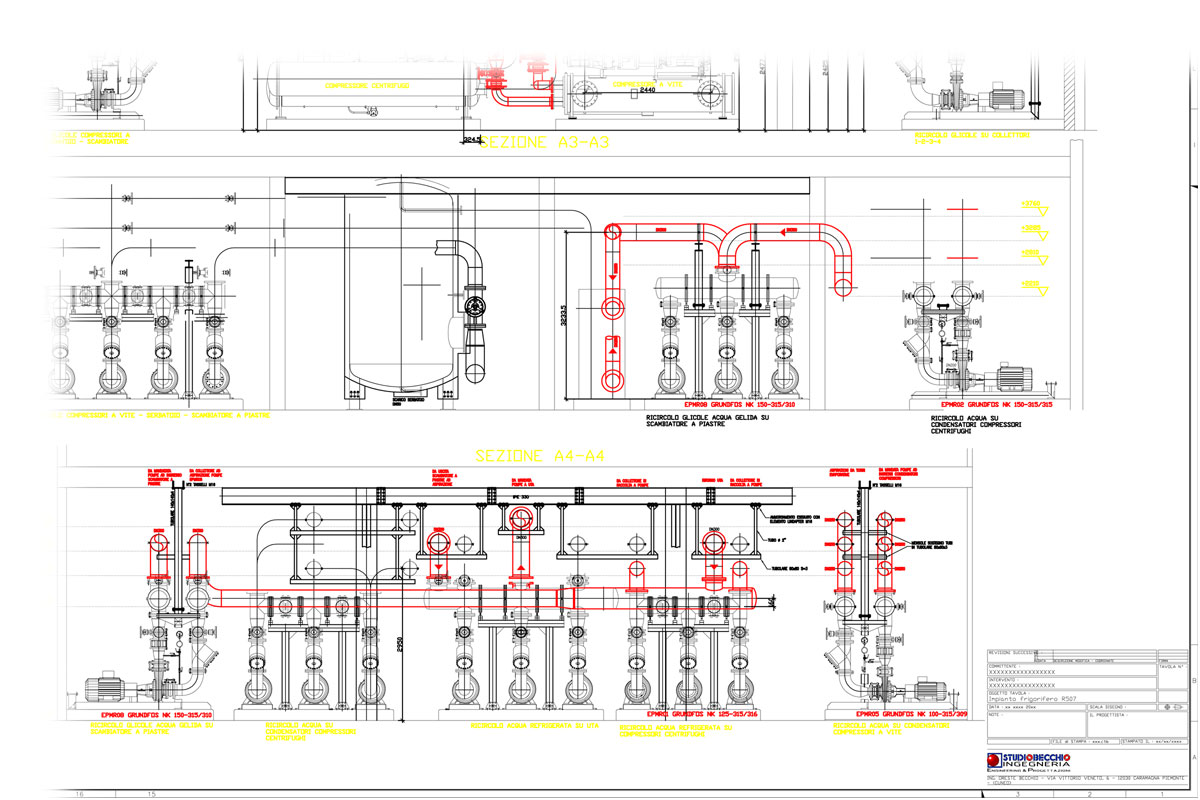

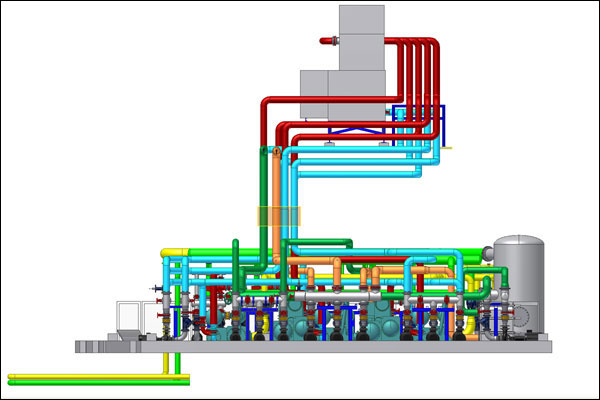

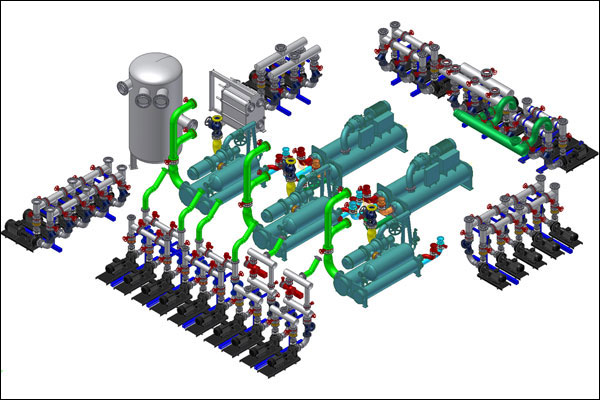

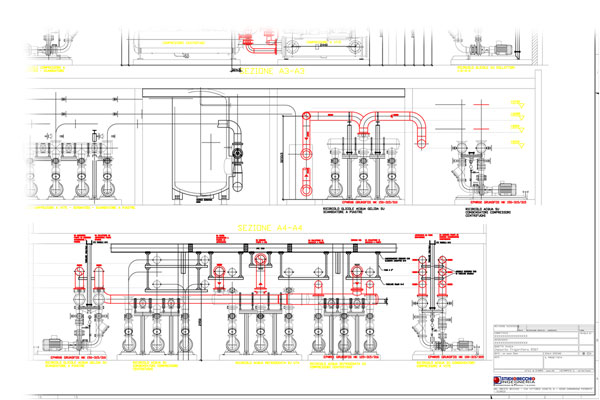

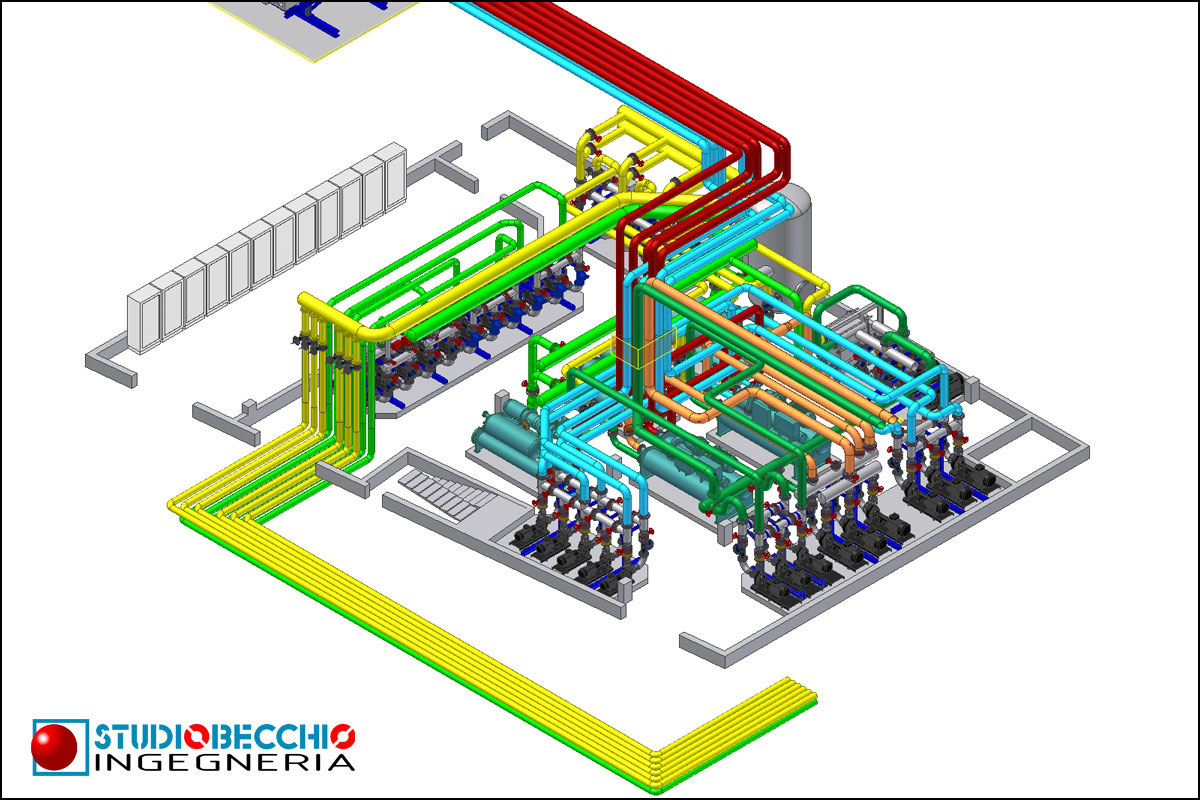

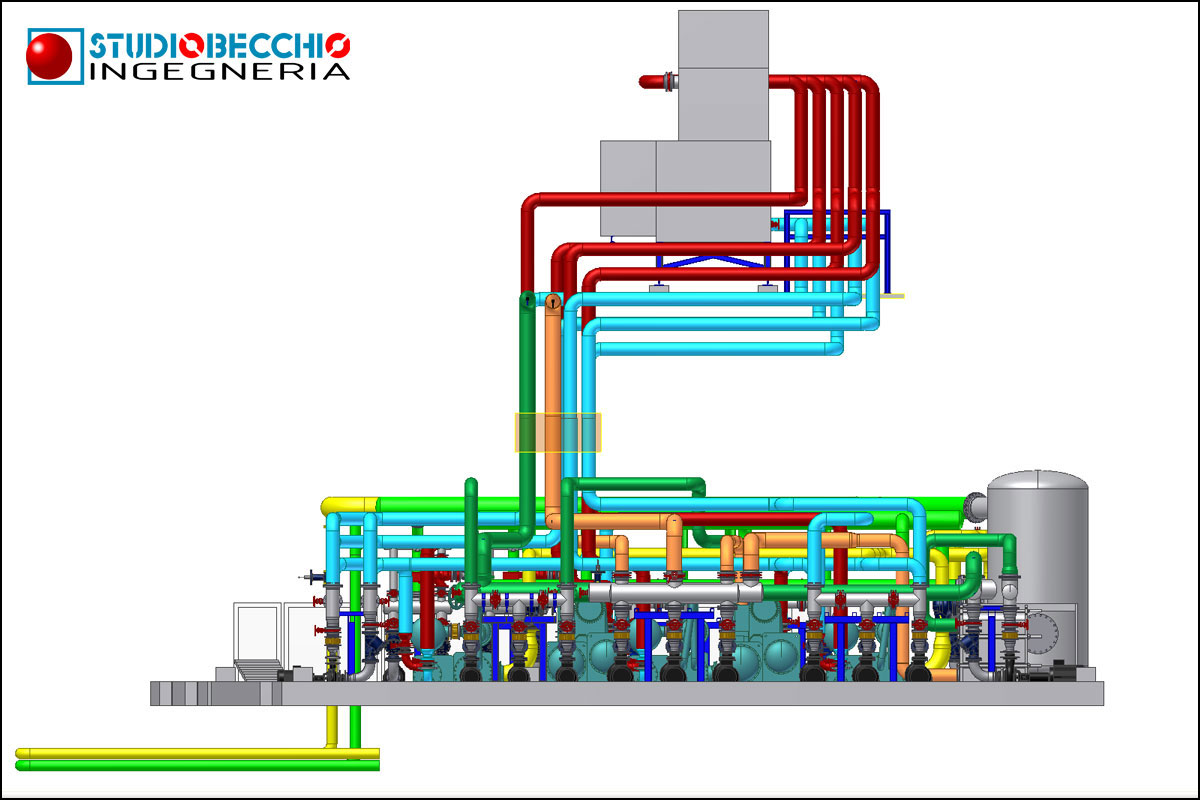

Nonostante i limitati spazi previsti per la collocazione della centrale frigorifera, sia in superficie che in altezza, con grande impegno abbiamo definito un layout razionale e ordinato, riuscendo a ricavare anche tutti gli spazi minimi indispensabili per l'esecuzione di ordinarie operazioni di manutenzione, come lo sfilamento dei lunghissimi pacchi interni agli scambiatori a fascio tubiero per condensazione - evaporazione dei gruppi frigoriferi.

immagine

Il glicole alla temperatura di -18 ░C. per il congelamento della pista di pattinaggio-velocitÓ Ŕ stato distribuito nell'anello di gara (larghezza 13 m x 400 m di sviluppo) mediante l'impiego di circa 70 km di tubazioni in polietilene DN32 annegate nel massetto ed intestate ad 8 collettori. L'acqua refrigerata per il condizionameto del locale Ŕ stata immessa nei gruppi di scambio costituiti da batterie rame/alluminio di n. 6 grandi unitÓ di trattamento aria (U.T.A.) con portata unitaria di 80.000 m3/ora d'aria trattata.

immagine

immagine

immagine

immagine

immagine

immagine

immagine

immagine

immagine

Una bellissima esperienza lavorativa condotta con i minuti contati per giungere a conclusione nei ristretti tempi imposti e condotta fianco a fianco con il servizio di ingegneria della societÓ appaltatrice e dell'ente appaltante, con l'assidua presenza in cantiere. Esperienza conclusa con il perfetto funzionamento dell'impianto.

immagine

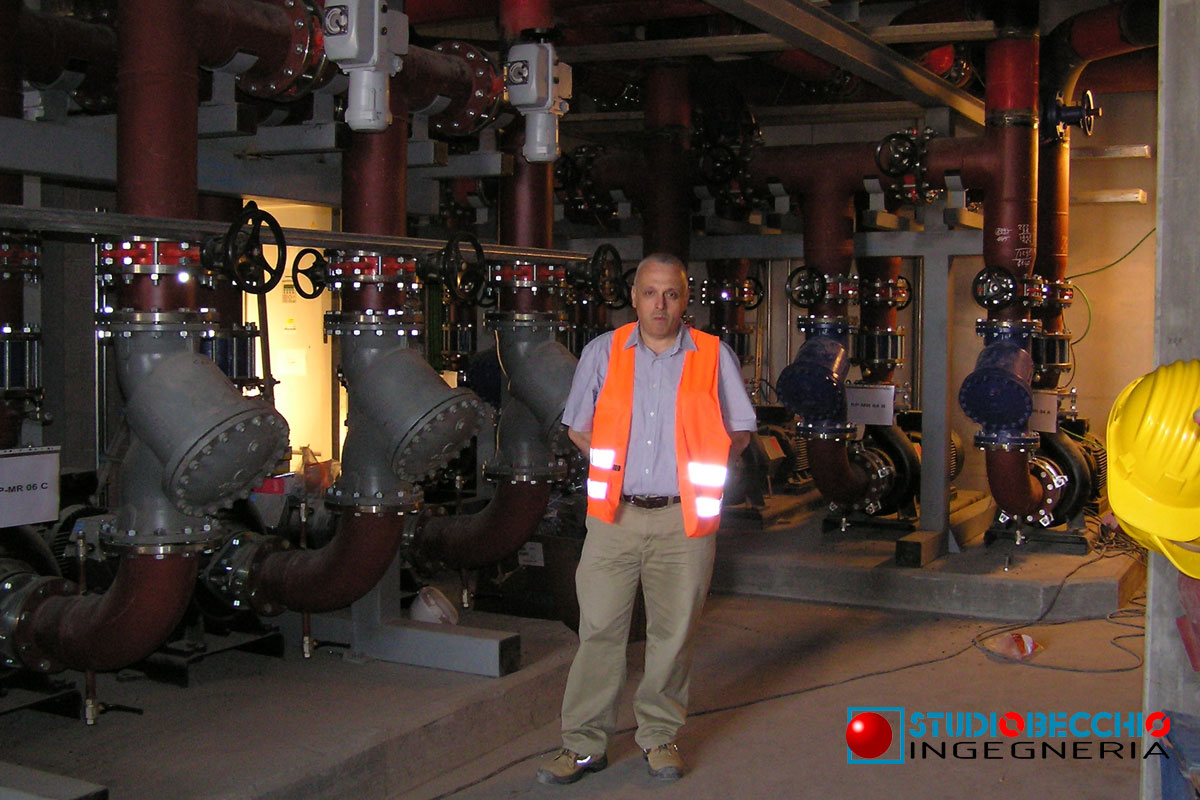

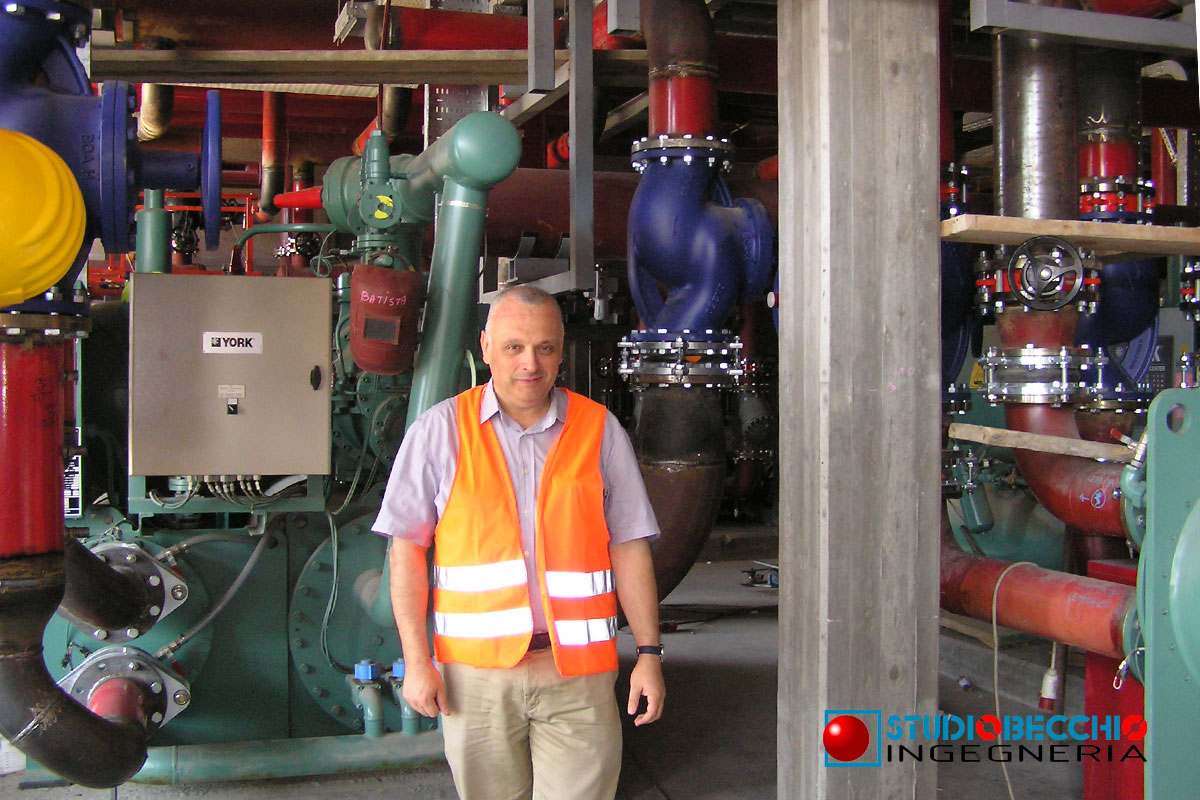

Il collaudo definitivo.

Nella sezione DOWNLOAD sono disponibili le procedure ed il file.dwf per una visualizzazione 3D del progetto.
